Мониторинг

Этот документ описывает встроенный observability-контур SmartCPD и границы его применения.

В стандартную поставку входят компоненты для мониторинга:

  • log2file для файлового архива логов;
  • docker-health-exporter для контроля health-состояния контейнеров;
  • metrics как встроенный контур сбора и хранения метрик;
  • grafana с преднастроенными панелью состояния компонентов и оповещениями о недопустимых событиях.

Этой функциональности достаточно для базового оперативного мониторинга продукта SmartCPD:

  • оперативной проверки состояния сервисов;
  • просмотра исторических логов;
  • контроля базовых health-сигналов;
  • использования метрик продукта и платформы.

При этом встроенный observability-контур не заменяет внешний мониторинг инфраструктуры. Контроль ресурсов хостов, дисков, сети, контейнерного runtime, сетевого хранилища и самого observability-контура со стороны внешних средств мониторинга остается рекомендуемой частью промышленной эксплуатации.

Логирование#

В стандартной поставке SmartCPD используются два встроенных механизма работы с логами:

  • стандартные docker logs для быстрого анализа текущей ситуации или близкого к текущему периода;
  • log2file для хранения исторических логов и анализа за более длительный интервал.

Оперативные логи Docker#

Стандартные docker logs и docker service logs предназначены для оперативной диагностики: когда нужно быстро посмотреть, что происходит сейчас или происходило незадолго до момента анализа.

По умолчанию для контейнерных логов используется ограниченный локальный буфер: 100 MB на контейнер в виде двух файлов по 50 MB без сжатия. Эти параметры задаются скриптом установки и могут быть изменены.

Такой режим выбран намеренно:

  • он не дает логам бесконтрольно разрастаться;
  • позволяет быстро получить достаточный объем свежих данных для диагностики;
  • не создает лишнюю нагрузку на диски и CPU из-за локального архивирования и компрессии.

Исторические логи log2file#

log2file является встроенным сервисом хранения исторических логов SmartCPD.

Он запускается на каждой ноде и в реальном времени забирает логи контейнеров у Docker, формируя файловый архив по дням, сервисам и нодам.

Структура хранения логов:

YYYY-MM-DD/<service>/<node>/...

log2file:

  • контролирует глубину хранения логов в днях;
  • контролирует общий занятый объем;
  • может использовать как локальные директории нод, так и общую сетевую директорию;
  • поддерживает единое хранилище логов для всего контура.

Основные параметры log2file задаются при установке:

  • путь сохранения логов;
  • глубина хранения в днях;
  • максимальный общий размер архива;
  • время выполнения ежедневной очистки.

Очистка и хранение#

Очистка выполняется в два этапа:

  1. Сначала удаляются дни, вышедшие за пределы заданного retention.
  2. Если после этого архив все еще превышает допустимый размер, дополнительные данные удаляются целыми днями от старых к новым.

Логи за текущий день при size cleanup не удаляются.

При использовании общей директории хранения log2file остается конкурентно безопасным:

  • запись логов идет в раздельные файловые пространства по дням, сервисам и нодам;
  • процесс удаления старых файлов использует lock-механизм, чтобы не допустить конфликтов во время очистки.

При старте стека “с нуля” Docker Swarm не гарантирует полный порядок запуска сервисов, поэтому на конкретной ноде архивирование логов начинается с момента запуска контейнера log2file на этой ноде. Это нормальное и ожидаемое поведение для первичного запуска, который должен сопровождаться инженером. В штатной работе после запуска log2file архивирование логов выполняется непрерывно. При обновлении самого сервиса log2file возможна потеря части логов за время его перезапуска, но обновление остальных компонентов на полноту исторического архива не влияет.

Разбиение и сжатие файлов логов#

Размер временного интервала одного файла и сжатие завершенных файлов настраиваются через compose.override.yml:

services:
  log2file:
    environment:
      LOG_SPLIT_HOURS: "24"
      COMPRESSION: "true"

LOG_SPLIT_HOURS принимает значения 1, 2, 3, 4, 6, 8, 12 или 24 и определяет размер интервала одного файла в часах. Значение по умолчанию — 24.

COMPRESSION принимает true или false и включает gzip-сжатие завершенных файлов за предыдущие дни. Значение по умолчанию — true; файлы текущего дня не сжимаются.

Область сбора логов#

По умолчанию log2file собирает только логи сервисов основного swarm stack SmartCPD. Это сделано специально, чтобы не занимать место логами посторонних контейнеров и не смешивать продуктовые данные с инфраструктурными или вспомогательными сервисами.

При необходимости через compose.override.yml можно явно включить архивирование отдельных сервисов или контейнеров, не входящих в основной stack.

Пример override:

services:
  log2file:
    environment:
      SMARTCPD_OBSERVE_SERVICES: "<service1>,<service2>"
      SMARTCPD_OBSERVE_CONTAINERS: "<container1>,<container2>"

Для таких изменений рекомендуется использовать отдельный compose.override.yml, чтобы настройка жила отдельно от базовой конфигурации, сохранялась при обновлениях и могла быть затем удалена без изменения базового setup-контракта.

В setup-поставке также идет пример файла compose.override.example.yml с типовыми override-настройками, включая включение наблюдения для дополнительных сервисов и контейнеров.

Уровни логирования компонентов SmartCPD#

Для диагностики отдельных проблем может потребоваться изменить уровень логирования конкретного компонента SmartCPD. Такие изменения также рекомендуется выполнять через compose.override.yml.

В setup-поставке также идет пример файла compose.override.example.yml, который можно использовать как основу для локального compose.override.yml.

Пример override:

services:
  <service>:
    environment:
      <ENV_VAR>: "<value>"
СервисПеременнаяЗначения
redis--loglevel (cmd arg)debug verbose notice warning
config-serverLOG_LEVELtrace debug info warn error fatal panic
portal-apiDEBUG0, 1
cloud-connectorLOG_LEVELtrace debug info warn error fatal panic
license-serverLOG_LEVELtrace debug info warn error fatal panic
billing-serverLOG_LEVELTRACE DEBUG INFO WARN ERROR
LOG_DB_LEVELTRACE DEBUG INFO WARN ERROR
LOG_HTTP_LEVELTRACE DEBUG INFO WARN ERROR
cdr-collectorLOG_LEVELtrace debug info warn error fatal panic
resolverLOG_LEVELtrace debug info warn error fatal panic
metricsVM_loggerLevelINFO WARN ERROR FATAL PANIC
grafanaGF_LOG_LEVELdebug info warn error critical
analyzerLOG_LEVELTRACE DEBUG INFO SUCCESS WARNING ERROR CRITICAL
balancerO_LOGLEVEL-3(Alert), -2(Critical) -1(Error) 1(Warning) 2(Notice) 3(Info) 4(Debug)
mgwO_LOGLEVEL-3(Alert), -2(Critical) -1(Error) 1(Warning) 2(Notice) 3(Info) 4(Debug)
dircleanerDEBUG0, 1
smartcpdSCPD_LOG_LEVELTRACE DEBUG INFO SUCCESS WARNING ERROR CRITICAL
LOG_LEVELtrace debug info warn error fatal panic
log2fileVECTOR_LOGtrace debug info warn error off

Для быстрого разового изменения можно использовать docker service update --env-add <ENV_VAR>=<value> <service_name>. Это удобно для оперативной диагностики, но такой способ не является постоянной конфигурацией. Также нужно учитывать, что при таком обновлении Docker Swarm перезапускает все инстансы соответствующего сервиса.

Не рекомендуется одновременно включать подробный уровень логирования для большого числа сервисов на продуктивном трафике. Это может заметно увеличить нагрузку на диски, сеть, Docker runtime и систему хранения логов.

SIP trace#

В setup SmartCPD SIP trace состоит из двух частей:

  • SIP trace backend для хранения SIP traces в PostgreSQL;
  • optional SIP trace web UI для просмотра SIP traces.

SIP trace backend:

  • требуется для интеграции со SmartContact;
  • используется также SIP trace web UI, если он включен;
  • принимает SIP traces по протоколу HEP на udp:9060;
  • balancer записывает SIP traces на локальный адрес udp:127.0.0.1:9060;
  • хранит SIP traces в БД SmartCPD в схеме homer;
  • требует отдельную учетную запись PostgreSQL для SIPCapture backend;
  • требует задать срок хранения SIP traces [5 дней] по умолчанию.

Срок хранения SIP traces нужно выбирать отдельно с учетом ожидаемой нагрузки. При высокой нагрузке объем хранения может составлять 20+ GB в день только в PostgreSQL.

Для подготовки SIPCapture-учетной записи задайте DB_SIPCAPTURE_USER/DB_SIPCAPTURE_PASSWORD при запуске db/postgres/sql/01-sa-users.sql, а затем примените db/postgres/sql/02-dbo-grants.sql.

SIP trace web UI:

  • является optional и может быть включен как вместе со SmartContact, так и отдельно;
  • использует тот же SIP trace backend, что и SmartContact;
  • доступен по HTTP на tcp:9080;
  • не выносится в публичный контур портала и не публикуется через balancer;
  • доступен прямым обращением к любой ноде кластера по выделенному порту;
  • обычно используется специалистами SIP/телефонии для support-задач;
  • использует дефолтные учетные данные admin / sipcapture.

Setup SmartCPD не меняет дефолтный пароль SIP trace web UI, поэтому после установки рекомендуется сменить его вручную.

Статус компонент и оповещения о недопустимых событиях#

За контроль состояния компонентов SmartCPD и оповещения о недопустимых событиях отвечает встроенный health-контур:

  • docker-health-exporter запущен на каждой ноде и собирает статусы контейнеров;
  • metrics собирает и хранит метрики от docker-health-exporter;
  • grafana использует эти метрики для отображения dashboard и формирования оповещений.

Данные в health-контуре и построенные на них оповещения не работают в реальном времени. Фактическая задержка зависит от SCRAPE_INTERVAL и в худшем случае может достигать SCRAPE_INTERVAL * 3. Значение 15s является рекомендуемым и сбалансированным: меньший интервал повышает нагрузку на контур сбора и ускоряет рост хранилища metrics, а больший интервал снижает чувствительность dashboard и alerts и может уже не укладываться в заданные окна деградации и restart detection.

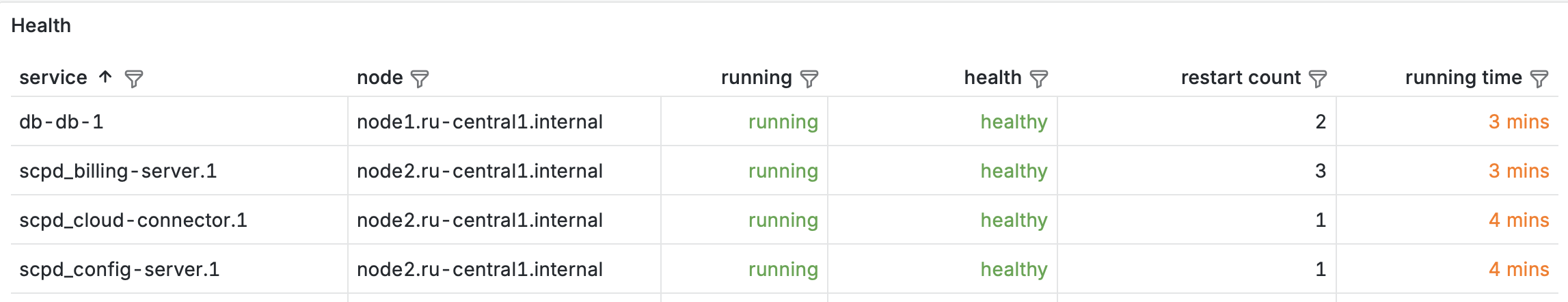

Дашборд Health#

Дашборд Health доступен во встроенной Grafana решения.

Health dashboard

По умолчанию дашборд показывает окно наблюдения 3 дня. Если за этот период по компоненту больше нет метрик, он перестает отображаться в списке.

На дашборде отображаются:

  • статус запуска контейнера (running или stopped);
  • health-статус контейнера (healthy, starting, unhealthy);
  • количество перезапусков;
  • время работы с момента последнего запуска.

Для времени работы используется единый warning-порог по умолчанию:

  • менее 5 минут - оранжевый;
  • после этого значение считается штатным.

Цифра после имени сервиса соответствует номеру реплики. Это важно, потому что несколько реплик одного сервиса могут одновременно работать на одной ноде.

Количество перезапусков на dashboard используется как мониторинговый индикатор и может отличаться от точного числа всех кратковременных restart-событий, если сервис перезапускался очень часто за короткий интервал. Для задач мониторинга этого достаточно, поскольку сам факт нестабильности и наличие повторных перезапусков при этом остаются видимыми.

Оповещения#

Во встроенной Grafana преднастроены четыре alert rule.

Component Down#

Срабатывает, если контейнер на ноде был замечен в окне наблюдения, но сейчас не находится в состоянии running.

Поведение:

  • сигнал остается релевантным, пока компонент виден в окне наблюдения;
  • если по нему нет данных дольше 3 дней, он так же перестает учитываться.

Component Restarted#

Срабатывает, если контейнер на ноде был запущен недавно.

Поведение по умолчанию:

  • warning-уровень: контейнер был запущен менее 5 минут назад.

Observability Degraded#

Срабатывает, если от docker-health-exporter перестали приходить свежие метрики по конкретной ноде.

Обычно это означает одно из двух:

  • контейнер docker-health-exporter на ноде не работает;
  • сама нода недоступна или отрезана от контура сбора метрик.

Как и в Health dashboard, нода учитывается только в пределах окна наблюдения 3 дня.

Metrics Degraded#

Срабатывает, если в metrics не появляются новые строки метрик.

Это означает, что нужно проверять сам контур ingest метрик: metrics, datasource в grafana, сетевую связность или upstream-источник метрик.

Настройка через override#

Параметры health-контура могут быть изменены через compose.override.yml.

Пример:

services:
  metrics:
    environment:
      SCRAPE_INTERVAL: "15s"

  grafana:
    environment:
      SCRAPE_INTERVAL: "15s"
      STALE_WINDOW: "3d"
      ALERT_WINDOW: "5m"

  docker-health-exporter:
    environment:
      SCRAPE_INTERVAL: "15"

Важно: формат SCRAPE_INTERVAL зависит от компонента. Для metrics и grafana используется duration-формат с единицей времени, например 15s, 1m, 3m. Для docker-health-exporter используется целое число секунд, например 15.

Назначение параметров:

  • SCRAPE_INTERVAL в metrics и grafana определяет ожидаемую частоту обновления health-метрик;
  • STALE_WINDOW задает окно наблюдения, в пределах которого компонент или нода считаются известными системе;
  • ALERT_WINDOW задает единый operational window для health alert rules и warning-порога времени работы после запуска.

Под “известными системе” здесь понимаются компоненты и ноды, по которым в пределах окна наблюдения уже были получены метрики. Если данных за это окно не было, Grafana перестает показывать их в Health dashboard и не использует их в соответствующих сигналах деградации. Поэтому этот контур не подтверждает сам по себе, что все ожидаемые компоненты уже запущены: он показывает состояние тех компонентов, по которым были получены данные и/или зафиксированы изменения. Контроль полного запуска после установки, обновления или восстановления должен выполняться отдельно.

ALERT_WINDOW одновременно влияет на:

  • warning-порог Component Restarted;
  • интервал отсутствия свежих данных для Observability Degraded;
  • окно for у Metrics Degraded;
  • warning-порог running time на Health dashboard.

STALE_WINDOW определяет, как долго компонент или нода считаются “известными системе” для dashboard и health-сигналов.

Настройка доставки оповещений#

По умолчанию все встроенные оповещения отправляются в contact point grafana-default-email.

Базовую email-доставку можно включить через compose.override.yml, задав SMTP-параметры самой Grafana.

Пример:

services:
  grafana:
    environment:
      GF_SMTP_ENABLED: 'true'
      GF_SMTP_HOST: 'smtp.server.ru:587'
      GF_SMTP_USER: 'user@server.ru'
      GF_SMTP_PASSWORD: 'ChangeMe'
      GF_SMTP_FROM_ADDRESS: 'from@server.ru'
      GF_SMTP_FROM_NAME: 'SmartCPD Grafana'

Эти параметры включают базовую отправку email-уведомлений для contact point grafana-default-email.

Настройка самого contact point по-прежнему доступна администратору SmartCPD через веб-интерфейс Grafana.

Если требуется более сложная схема доставки, маршрутизации или группировки оповещений, нужно использовать штатные механизмы Grafana Alerting:

Требования к мониторингу контура эксплуатации SmartCPD#

Встроенный monitoring-контур не снимает необходимость контролировать состояние инфраструктуры, на которой работает решение.

Отдельного контроля требует сам встроенный monitoring-контур SmartCPD. Обязательно рекомендуется мониторить endpoint:

https://<fqdn>/grafana/health

Если grafana недоступна, встроенные оповещения не будут доставляться. Проверка этого endpoint не требует авторизации, но имеет ограничение частоты запросов не более 10 в минуту.

Минимально рекомендуется обеспечить внешний мониторинг:

  • доступности сети и сетевой связности между узлами контура;
  • синхронизации системного времени и разбега времени между хостами;
  • загрузки хостов по CPU;
  • использования RAM и swap;
  • disk I/O;
  • заполнения и состояния файловых систем и дисков.

Для этих проверок должны быть настроены оповещения и пороги срабатывания, особенно для синхронизации времени, состояния и заполнения дисков. В качестве одного из типовых вариантов такого мониторинга может использоваться Zabbix или аналогичная внешняя система.

Мониторинг синхронизации времени#

Внешний мониторинг инфраструктуры должен контролировать состояние NTP-синхронизации и фактический разбег системного времени между хостами SmartCPD.

Контроль должен охватывать все серверы, участвующие в контуре вызова и хранении состояния:

  • service;
  • worker;
  • balancer;
  • analyzer;
  • PostgreSQL;
  • внешние балансировщики и proxy, если они участвуют в обработке трафика SmartCPD.

Рекомендуемые стартовые пороги:

  • warning: разбег времени между любыми двумя хостами контура больше 2 секунд;
  • critical: разбег времени больше 5 секунд или NTP-синхронизация на хосте отключена либо находится в ошибочном состоянии.

Порог 2 секунды достаточен как warning-уровень: он уже указывает на деградацию синхронизации времени, но оставляет запас до состояний, где TTL-зависимые механизмы, лицензирование, учет активных вызовов, логи и временные ряды начинают интерпретироваться некорректно.

Как пример базового стартового набора alarm criteria во внешней системе мониторинга можно использовать следующие простые условия:

  • хост недоступен по сети или не отвечает Zabbix agent;
  • между узлами контура пропала сетевая связность;
  • NTP-синхронизация на хосте отключена, находится в ошибочном состоянии или разбег времени между хостами превышает заданные пороги;
  • docker daemon или контейнерный runtime на хосте недоступен;
  • CPU на хосте выше 90% дольше 10 минут;
  • MemAvailable на хосте меньше 10% дольше 5 минут;
  • на хосте есть устойчивый swap-in или swap-out дольше 5 минут;
  • наблюдается устойчивая деградация disk I/O или высокий iowait;
  • файловая система заполнена более чем на 80% для warning и более чем на 90% для critical;
  • файловая система перешла в read-only режим или диск/RAID сообщает о деградации;
  • endpoint https://<fqdn>/grafana/health недоступен или возвращает неуспешный статус дольше 3 минут;
  • PostgreSQL недоступна по основному endpoint;
  • PostgreSQL показывает базовые признаки деградации по загрузке хоста, CPU, памяти, дискам или времени ответа.

Этот список не является обязательным контрактом SmartCPD, но подходит как понятная стартовая база для передачи инфраструктурной команде и последующей адаптации под конкретный контур эксплуатации.

Отдельно должна мониториться СУБД, хотя она и не входит в состав поставки SmartCPD. Минимально рекомендуется контролировать:

  • доступность PostgreSQL;
  • загрузку и базовые признаки деградации;
  • наличие long queries длительностью более 1 секунды.

В качестве дополнительного источника данных можно использовать cAdvisor или аналогичное средство для мониторинга состояния контейнеров и потребления ресурсов на уровне контейнерной среды. Это может упростить анализ проблем производительности, деградации сервисов и неравномерного распределения нагрузки между контейнерами.

Рекомендации по мониторингу параметров SmartCPD#

Ниже приведены рекомендованные дополнительные параметры мониторинга, специфичные для продукта SmartCPD.

Worker-нода#

Для worker-нод рекомендуется выделять отдельный набор внешних проверок, поскольку именно на них выполняется основной контур обработки вызовов и именно здесь чаще всего проявляются пиковые нагрузки по CPU, памяти и disk I/O.

Минимально рекомендуется контролировать:

  • загрузку CPU и признаки устойчивого насыщения по CPU;
  • MemAvailable на хосте;
  • использование swap и признаки активного свопинга, особенно swap-in;
  • disk I/O и задержки дисковой подсистемы;
  • заполнение локальных файловых систем, используемых для данных worker-ноды.

Особое внимание следует уделять сочетанию трех признаков:

  • росту задержек обработки вызовов;
  • снижению доступной памяти;
  • регулярному чтению страниц из swap.

Такое сочетание обычно указывает на давление на память и деградацию worker-ноды под нагрузкой. В этом случае рекомендуется уменьшать плотность нагрузки на ноду или увеличивать объем RAM. Swap на worker-нодах рекомендуется отключать в соответствии с требованиями к установке.

Расширенные настройки#

Встроенные средства мониторинга и логирования SmartCPD не отменяют возможность использования сторонних решений и могут быть частично отключены, если их функции уже покрыты внешним контуром эксплуатации.

Это позволяет избежать дублирования сигналов, хранения одинаковых данных в нескольких системах и избыточной нагрузки на инфраструктуру. При этом решение об отключении отдельных встроенных компонентов должно приниматься осознанно, с пониманием того, какая внешняя система берет на себя соответствующую функцию.

Использование внешних систем логирования#

Контракт логирования сервисов SmartCPD в контейнерах основан на записи логов в stdout/stderr.

Это упрощает подключение внешних систем агрегации логов без изменения приложений и без внедрения специальной логики в сами сервисы SmartCPD.

Docker поддерживает встроенные logging drivers, которые могут использоваться для интеграции с внешним логированием, например:

  • json-file;
  • journald;
  • syslog;
  • gelf;
  • fluentd;
  • splunk.

Также могут использоваться внешние и plugin-based решения сбора и доставки логов, например:

  • Loki;
  • Logstash;
  • OpenTelemetry Collector;
  • Vector;
  • Fluent Bit.

В таких сценариях встроенный log2file может быть отключен, если историческое хранение, поиск и выгрузка логов уже реализованы во внешней системе логирования.

Если выбранный logging driver или внешний агент доставки логов сразу передает события во внешний контур и локальное хранение на стороне Docker не требуется, стандартное локальное файловое хранение docker-логов также может быть отключено.

Использование внешних систем мониторинга контейнеров и хостов#

Мониторинг сервисов SmartCPD, работающих в Docker-контейнерах, может быть реализован средствами внешнего мониторинга контейнерной среды и хостовой инфраструктуры.

Для этого могут использоваться, например:

  • cAdvisor;
  • Zabbix;
  • Prometheus;
  • Grafana Alloy;
  • Datadog;
  • Netdata;
  • Telegraf.

SmartCPD не требует строго определенного внешнего средства мониторинга контейнеров, если выбранное решение позволяет контролировать:

  • состояние контейнеров и сервисов;
  • использование CPU, RAM, swap, network и disk I/O;
  • базовые признаки деградации контейнерного runtime и хостовой среды.

Использование встроенных метрик во внешних системах#

Встроенный компонент metrics доступен по HTTP API и может использоваться как источник данных для внешних систем мониторинга и аналитики.

Это позволяет:

  • строить собственные dashboard;
  • формировать внешние alert rules;
  • использовать продуктовые и платформенные метрики SmartCPD в общей системе мониторинга эксплуатации.

Использование встроенной Grafana#

Встроенная grafana может использоваться не только как готовый интерфейс базового мониторинга, но и как источник готовых dashboard и пример использования продуктовых метрик SmartCPD.

Это может быть полезно в случаях, когда:

  • требуется встроить продуктовые сигналы SmartCPD во внешнюю систему мониторинга;
  • нужно быстро понять, какие метрики и панели уже считаются базовыми для эксплуатации;
  • требуется перенести существующие панели или их логику во внешний observability-контур.

Дата формирования

Backward Обновление SIP Forward
Powered by Altuera
